概述

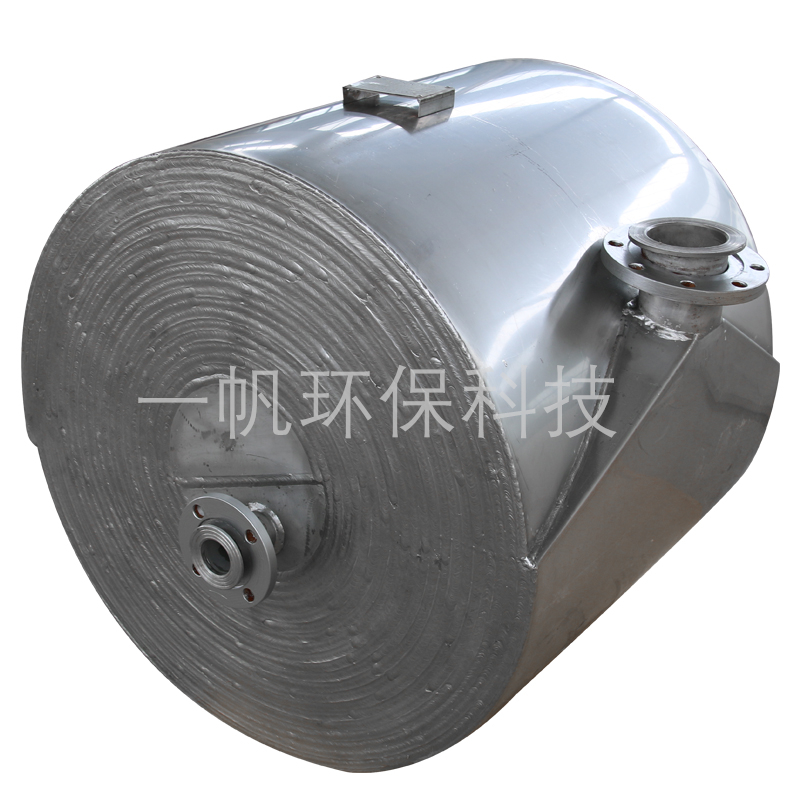

本公司生產的螺旋板換熱器是一種高效換熱器,主要由傳熱版、定距柱、中心隔板、端板等部件組成,具有傳熱效率高、結構緊湊等優點,廣泛用于醫藥、染料、化工、食品等行業。
工作原理
兩塊金屬板卷成一對同心圓的螺旋形流道,流道始于中心,終于邊緣。中心處用隔板將兩邊流體隔開,甲、乙兩流體在金屬板兩邊的流道內逆流流動,大大增強了換熱效果。在殼體上的接管采用切向結構。由于螺旋通道的曲率均勻,液體在設備內流動沒有大的轉向,因而可提高設計流速使之具備較高的傳熱能力。
主要特點
1.傳熱效率高螺旋板換熱器內介質螺旋型流動的離心力能增強湍流。此外,全逆流螺旋板換熱器的傳熱平均溫差較大,這有助于提高傳熱效率。
2.結構緊湊由于板型傳熱面的面積大,單位體積傳熱面可達44-100㎡,約為管殼式換熱器的1.2-1.5倍,加之傳熱系數和平均溫差都大,這就必然導致結構的緊湊和輕巧。
3.能有效利用低溫熱源,精密控制溫度由開雙螺旋流道能較完全地形成逆流傳熱且流道較長,有助于降低換熱器設計所允許的(兩種介質之間)有利于連續均勻地換熱或升降溫度。這就為利用一些低溫熱源(如地下熱源)或精密控制介質溫度提供了有利條件,從經驗數據知道,板式和螺旋板換熱器的介質溫差是較低的。
